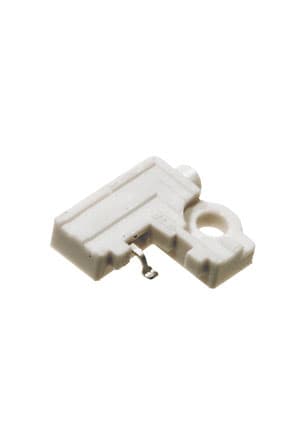

1-2154857-3, Solderless LED Holders

Светодиодные панельки серии Scalable разработаны для подключения СОВ светодиодов различного типа (СОВ – кристалл на плате) и создания светодиодных линеек или панно. Панельки Scalable от TE Connectivity могут использоваться с 24 типами корпусов светодиодов различных производителей. Такие панельки позволяют напрямую подключать светодиоды к поверхности охладителя без пайки с помощью двух стандартных винтов No. 4 или M3. Электрическое подключение светодиода обеспечивается проводом, монтируемым методом poke-in (установка зачищенного провода в отверстие без дополнительного крепления).
Панельки для светодиодов выпускаются в одиночном и парном исполнении для использования в различном осветительном оборудовании на светодиодах. Одиночные панельки имеют два угловых держателя с рамой по периферии светодиода. Парная панелька обладает большей гибкостью. Для монтажа одного светодиода потребуются две одинаковых угловых панельки.
Панелька состоит из корпуса и встроенного электрического контакта. Максимально допустимая толщина светодиодной подложки составляет 2 мм. Панельки могут иметь дополнительную термопружину для светодиодов с толщиной платы менее 1.5 мм, которая обеспечивает хорошую термопередачу.
Панельки имеют центрирующий штифт для их правильного позиционирования на поверхности охладителя, отверстие для винта (в комплект поставки не входит), с помощью которого они крепятся на радиатор, L-образный профиль, монтируемый по периметру корпуса светодиода и отверстие для подключения провода. Стрелка на корпусе отверстия показывает направление подсоединения проводника. Одиночные панельки имеют встроенные держатели, которые удерживают две части панельки вместе. К панельке подключаются медные провода размером 22-18 AWG с диаметром изоляции не более 2.1 мм.
Рабочее напряжение: 250 В AC/DC
Рабочий ток: 3 А макс.
Рабочая температура: -40…105оС
